TC4系列温度控制器：

在【参数组3】中，找到快捷功能类型【UDB】，即可修改

按住“SET” 键2秒，出现【P-1】页面,按“↑” 键2次，出现【P-3】页面，进入【参数组3】

在【参数组3】中，下翻找到快捷功能类型【UDB】，通过“↑”“↓” 键可进行调整。

调整为目标快捷键参数后，长按“SET”键3秒，即可保存设定值并返回运行模式

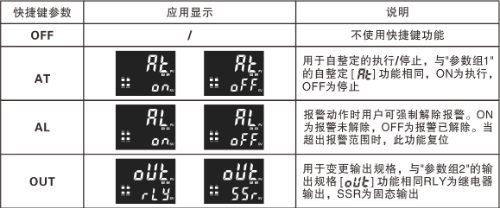

附 *快捷键参数表

TC4系列温度控制器：

在运行模式下，同时按住“↓”和“↑” 键3秒，将执行快捷操作功能。

出厂默认快捷参数为：Relay/SSR输出切换

（可在快捷功能类型【UDB】参数中进行修改）

附 *快捷键参数表

TC4系列温度控制器：

有下述两个切换方式：

①  在【参数组2】中，找到输出规格【OUT】，即可修改

按住“SET”键2秒，出现【P-1】页面,按“↑” 键1次，出现【P-2】页面，进入【参数组2】

在【参数组2】中，下翻找到输出规格【OUT】，通过“↑”“↓” 键可进行调整。

调整为目标输出规格后，长按“SET”键3秒，即可保存设定值并返回运行模式

②  通过快捷键进行快速修改

在运行模式下，同时按住“↓”和“↑” 键3秒，将执行快捷操作功能，快速实现切换当前的输出规格。

* 出厂默认快捷参数为：Relay/SSR输出切换

TC4系列温度控制器：

在【参数组2】中，找到输入规格【INP】，即可修改

按住“SET”键2秒，出现【P-1】页面,按“↑” 键1次，出现【P-2】页面，进入【参数组2】

在【参数组2】中，下翻找到输入规格【INP】，通过“↑”“↓” 键可进行调整。

调整为目标输入信号后，长按“SET”键3秒，即可保存设定值并返回运行模式

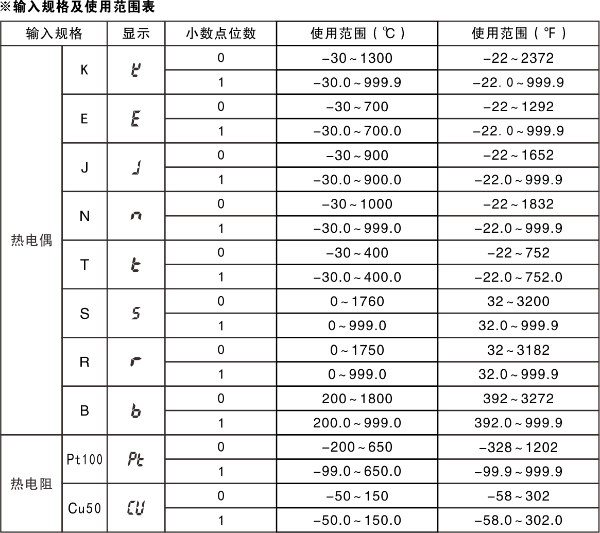

附 * 输入规格及使用范围表

TC4系列温度控制器：

建议使用恢复出厂设置功能

同时按住“SET”和“←” 键3秒，出现【P-4】页面,输入口令911，将进入初始化设置【RES】

选择为YES，并再次按下SET键，所有参数将恢复出厂设置

TC4系列温度控制器：

这是温度控制器的制冷方式运用

只需将【参数组2】中的加热/制冷选择功能【HC】改为COL【制冷】即可（出厂默认为HET【加热】)

通常用于控制电机、压缩机等设备，且控制方式应使用位式控制，并把位式回差值【OH】设置值加大，避免频繁启停烧毁设备

TC4系列温度控制器：

请检查下述情况：

① 【参数组3】中的功能参数组锁【LCK】是否处于锁定状态

②  温度控制器是否处于自整定状态

附：参数组锁设定范围

0=解除锁定

1=锁定【参数组3】

2=锁定【参数组3】,【参数组2】

3=锁定【参数组3】,【参数组2】,【参数组1】

4=锁定【参数组3】,【参数组2】,【参数组1】及SV设定

TC4系列温度控制器：

请检查下述情况：

① 传感器输入是否采用屏蔽线，只有短距离且现场且没有干扰的环境才能使用无屏蔽线作为输入

② 设备布线时是否应遵循强/弱电分开布线原则

③ 设备外壳是否已接地

④ 设备的电源进线有无松动情况

⑤ 是否远离高频设备【高频焊机、高频缝纫机、变频器、大容量SCR控制器等】

可以在【参数组2】中通过设置数字滤波【FIL】参数来适当降低数据波动，必要时也可配备电源滤波装置

TC4系列温度控制器：

设定前，请使用者务必仔细阅读说明书，理解其具体功能

TC4系列温度控制器：

低起高停为位式控制，由于仪表的默认控制方式为PID控制，需要将【参数组2】中的控制方式【PID】参数设置为“OFF”

根据实际情况在【参数组1】中设置位式回差值【OH】参数即可。

例：

要求温度控制器在100℃停止，80℃启动。

将位式回差值【OH】设为“20”，温度设定值SV设为“100”即可
